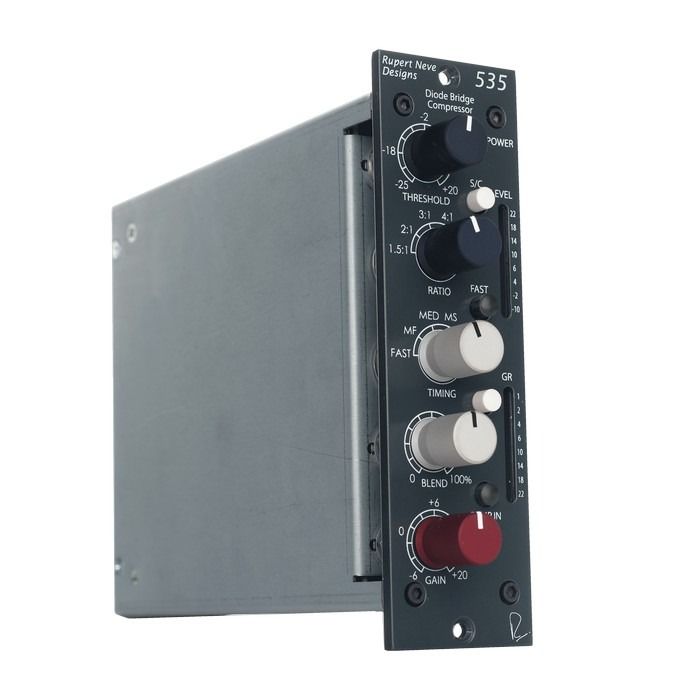

Rupert Neve Designs 535 Diode Bridge Compressor

De 535 Diode Bridge Compressor is krachtig, vol en veelzijdig en vangt de essentie van Rupert Neve's originele 2254 compressor, maar biedt tegelijkertijd moderne updates zoals geavanceerde timingcontrole, aanzienlijk lagere ruis, volledig stapsgewijze regelaars en interne parallelle verwerkingsmogelijkheden. Oorspronkelijk ontwikkeld voor het dynamische circuit van het befaamde Shelford Channel, is de 535 uitgerust met op maat gemaakte transformatoren en klasse-A eindversterkers van Rupert Neve Designs, allemaal speciaal ontworpen voor het populaire 500-serie formaat. Bijna 50 jaar nadat Rupert Neve zijn eerste diodebrugcompressorontwerpen creëerde, herinterpreteert de 535 de grootse persoonlijkheid van deze klassieke circuits met een nieuw niveau van precisie en aanpasbaarheid, waardoor vrijwel elke track in een mix tot zijn recht komt. Waar de VCA-compressor in de 543 en Master Bus Processor ongeëvenaarde helderheid biedt, kan de krachtige, harmonisch rijke tonaliteit van diodebrugcompressie essentieel zijn om belangrijke bronnen zoals zang, elektrische gitaren, bas en drums naar de voorgrond van een mix te brengen. mix. De originele diodebrugcompressoren van Rupert Neve, zoals de 2254, dienden als inspiratie voor het ontwerp van de 535. Door de beperkingen van de originele 2254-topologie te begrijpen, werd er nauwgezet gewerkt aan het reproduceren van de unieke klank van de 2254, terwijl tegelijkertijd de ruisvloer werd verbeterd, de inflexibele tijdconstanten werden uitgebreid, full-wave sidechain-detectie werd toegevoegd voor een verbeterde dynamische respons, het bereik van de drempel- en ratio-regelaars werd vergroot en de headroom van de diodebrug zelf werd verhoogd. De 535 levert het krachtige geluid van deze klassieke ontwerpen met verbeterde flexibiliteit voor het moderne tijdperk en is een dynamisch instrument dat op vrijwel elke track een statement kan maken. Timing is alles. De uniforme TIMING-regeling bestaat uit zes selecteerbare instellingen, zorgvuldig gekozen voor verschillende toepassingen - een grote afwijking van de vaste attack van de 2254. De FAST- en MF-instellingen zijn ontworpen om meer transiënte signalen zoals drums, snaarinstrumenten en snelle zang te dempen. MED en MS hebben een iets langere attack en release, waardoor er meer transiënten doorgelaten worden, terwijl de hersteltijd iets langer is. Tot slot zijn SLOW en AUTO beide aanzienlijk langzamer en ontworpen voor een soepelere niveauregeling. De FAST-modus verhoogt de attack- en release-snelheid voor elke instelling, waardoor het aantal tijdconstanten effectief verdubbelt van 6 naar 12. De FAST-modus zorgt ook voor een dramatische snelheidsverhoging ten opzichte van de befaamde voorgangers van de 535, wat aanzienlijk meer tonale en operationele veelzijdigheid biedt. Snellere TIMING-instellingen leiden over het algemeen tot een hogere piek-tot-piek rimpeling van de regelspanning en induceren daardoor meer harmonische inhoud, wat zich vertaalt in meer kleuring in het hoofdaudiopad. Langzamere TIMING-instellingen zullen de regelspanning aanzienlijk gladder maken en daardoor de harmonische inhoud die aan het audiopad wordt toegevoegd verminderen, wat resulteert in een transparantere compressie. Het is ook belangrijk om te weten dat deze tijdconstanten zich, vanwege de aard van deze topologie, enigszins aanpassen afhankelijk van verschillende factoren: compressieverhouding, drempelwaarde en bronmateriaal. Deze dynamisch gegenereerde timingverschuiving en harmonische inhoud geven de diodebrugcompressor zijn unieke karakter. De juiste mix Gezien de van nature gekleurde klank van de diodebrug van de 535 is deze ingebouwde parallelle compressie bijzonder nuttig. Met de BLEND-regelaar kan de gebruiker kleinere hoeveelheden extreme compressie injecteren in een verder ongewijzigd signaal, waardoor een verbeterd maar natuurlijk geluid ontstaat dat het dynamisch bereik behoudt met mengbare kleur en punch. Neem de controle Naast de TIMING-regelaar kan de diodebrugcompressor verder worden gemanipuleerd met de RATIO-, THRESHOLD-, GAIN-, SC HPF- en LINK-regelaars. De RATIO-regelaar heeft zes selecteerbare standen op de draaischakelaar en stelt de gebruiker in staat de helling van de compressorcurve in te stellen, met voorgeprogrammeerde verhoudingen van 1,5:1 tot en met 8:1. De THRESHOLD-regelaar heeft 31 standen en stelt de gebruiker in staat het punt aan te passen waarop de compressie begint, variërend van -25 dBu tot +20 dBu. De GAIN-regelaar heeft 31 standen om make-up gain toe te voegen, variërend van -6 dB tot +20 dB. Het S/C HPF is een sidechain high-pass filter van 12 dB/octaaf met een frequentie van 150 Hz. Deze functie kan enorm nuttig zijn om de compressor minder te laten reageren op de krachtige - en vaak meer aanhoudende - lage frequenties in een mix of instrument, die anders de compressor een te "modderige" respons zouden kunnen geven. LINK is ontworpen om gebruik te maken van de 500-serie linkbus die is ingebouwd in veel 500-serie racks zoals de R6 of R10 (raadpleeg de handleiding van uw rack voor meer informatie). Wanneer beide units zijn gekoppeld, wordt de stuurspanning tussen beide gedeeld. Als de ene unit wordt geactiveerd, activeert deze de andere unit ook. Dit kan vaak helpen om een solide middenbeeld te behouden bij een stereobron. Let op: bij stereobronnen is het altijd de moeite waard om ook het geluid zonder koppeling te beluisteren, omdat koppeling soms de effectieve stereobreedte kan beperken wanneer de compressors door één kant worden geactiveerd.

Rupert Neve Designs 535 Diode Bridge Compressor

Drempel

• Een potmeter met 31 standen waarmee het niveau wordt ingesteld waarop de compressie begint, van -25 dB tot +20 dB. Door deze regelaar tegen de klok in te draaien, wordt de compressie verhoogd; door hem met de klok mee te draaien, wordt de compressie verlaagd.

Verhouding

• De verhoudingsregelaar heeft zes selecteerbare standen op een draaischakelaar, waarmee de gebruiker de helling van de compressiecurve kan instellen met vooraf geselecteerde verhoudingen van 1,5:1 tot en met 8:1 voor niveaus boven de ingestelde drempelwaarde. Dit bereik aan compressieverhoudingen stelt de gebruiker in staat om naar wens gematigd of zwaar te comprimeren.

Timing

• De timingregelaar is een draaischakelaar met zes standen waarmee de attack- en release-tijden van de compressor worden ingesteld. De timing kan verder worden aangepast met de FAST-knop.
• FAST - Snelle attack (750 µs), snelle release (130 ms)
• MF - Gemiddelde attack (2,25 ms), snelle release (130 ms)
• MED - Gemiddelde attack (2,25 ms), gemiddelde release (400 ms)
• MS - Gemiddelde attack (4 ms), langzame release (725 ms)
• SLOW - Langzame attack (10 ms), langzame release (1 s)
• AUTO - Gemiddelde attack (5 ms), dubbele decay release (T1 500 ms, T2 1 s)

Fast

• De FAST-schakelaar halveert de attack- en release-tijden die beschikbaar zijn op de TIMING-regelaar, waardoor het aantal beschikbare TIMING-presets effectief wordt verdubbeld. gebruiker.

Blend

• De BLEND-regelaar heeft 31 standen en stelt de gebruiker in staat om het ongecomprimeerde (droge) signaal te mixen met het gecomprimeerde (natte) signaal. Door de regelaar naar 0% te draaien, verschuift de mix naar het volledig ongecomprimeerde droge signaal, terwijl door de regelaar naar 100% te draaien, de mix naar het volledig gecomprimeerde signaal verschuift. Deze functie maakt parallelle compressie mogelijk, waardoor een breder scala aan compressiesubtiliteiten mogelijk is.

Gain

• De GAIN-regelaar heeft 31 standen en stelt de gebruiker in staat om make-up gain toe te voegen aan het gecomprimeerde signaal om het niveau ervan weer op eenheid te brengen met het ongecomprimeerde ingangssignaal. Het is veel gemakkelijker om het klankeffect van de compressor te beoordelen (via de COMP IN-schakelaar) wanneer het gecomprimeerde uitgangsniveau is afgestemd op het ongecomprimeerde ingangsniveau, waardoor potentieel misleidende niveauverschillen worden geëlimineerd.

Comp In

• Met de COMP IN-schakelaar kan de gebruiker de compressie beluisteren. Door de COMP IN-schakelaar uit te schakelen, wordt de compressor omzeild en kan de gebruiker het gecomprimeerde geluid snel vergelijken met het droge ingangssignaal voor een objectieve beoordeling van het sonische effect van de compressor op het audiosignaal. COMP IN kan worden gebruikt in combinatie met de GAIN-regelaar om het waargenomen niveau van het gecomprimeerde audiosignaal af te stemmen op het niveau van het ongecomprimeerde ingangssignaal.

Link

• Met de LINK-schakelaar kan de compressor worden gekoppeld aan een andere 535-compressormodule via een sidechain-regelspanning. In de linkmodus regelt de compressor die de hogere sidechain-spanning genereert (wat resulteert in een hogere compressie) de compressie van beide audiosignaalpaden om een correct stereobeeld te behouden tijdens het comprimeren. Let op: het is raadzaam om ook altijd naar het geluid zonder koppeling te luisteren, om te bepalen of het voordeel van een constant stereobeeld in het midden opweegt tegen de mogelijke nadelen van een verminderde links/rechts-onafhankelijkheid in het stereoveld.

Sidechain HPF

• Met de S/C HPF-schakelaar kan de gebruiker een 12 dB/octaaf 150 Hz hoogdoorlaatfilter in de sidechain van de compressor invoegen. Wanneer dit filter is ingeschakeld, reageert de compressor aanzienlijk minder op informatie onder de 150 Hz. Bijvoorbeeld: bij gebruik op een drumstel heeft de lage frequentie van de basdrum een minder proportioneel effect op de compressie dan een snaredrum of bekkens, omdat een aanzienlijk deel van de dynamische energie van de basdrum zich onder de 150 Hz bevindt.

Niveau- en gainreductie-meters

• Deze twee LED-meters geven een nauwkeurige weergave van zowel het uitgangsniveau van de compressor als de mate van gainreductie die op het ingangssignaal wordt toegepast.
